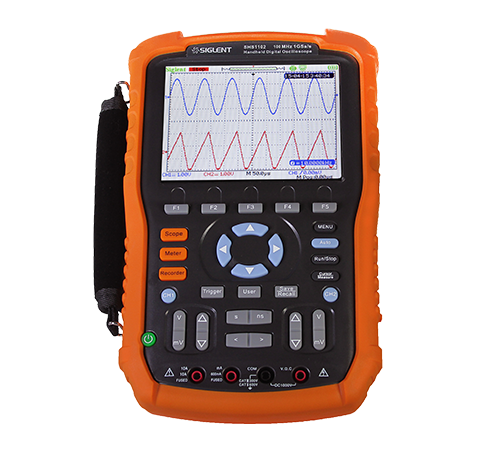

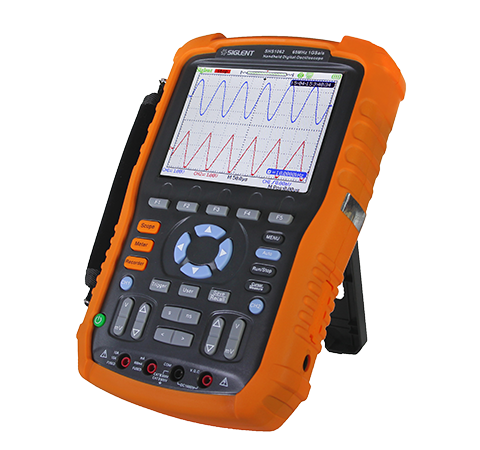

SHS1000系列隔离手持示波表（停产）
主要特性
- 带宽60 M - 100 MHz
- 采样率1 GSa/S
- 存储深度2 Mpts
- 两通道，通道之间隔离安全等级CATIII 600 V
- 集示波器、万用表、记录仪功能
- 5.7寸TFT LCD显示屏
×
更安全的测量
融入最新的宽带隔离专利技术，通道与通道之间相互隔离，适合安全地进行浮地测量和现场测量。
更安全的测量
融入最新的宽带隔离专利技术，通道与通道之间相互隔离，适合安全地进行浮地测量和现场测量。
更高的性能，更好的体验
· 带宽为100 MHz，采样率为1GSa / s
· 存储深度达到2 Mpts
· 支持4种数字滤波
· 支持32种参数测量，5种触发方式
· 存储深度达到2 Mpts
· 支持4种数字滤波
· 支持32种参数测量，5种触发方式
更高的性能，更好的体验
· 带宽为100 MHz，采样率为1GSa / s
· 存储深度达到2 Mpts
· 支持4种数字滤波
· 支持32种参数测量，5种触发方式
· 存储深度达到2 Mpts
· 支持4种数字滤波
· 支持32种参数测量，5种触发方式
更丰富的应用场景
集示波器、万用表，记录仪于一身，自带电池供电，手持型，重量轻，方便携带，适用于汽车电子，工业现场电气调试、野外测试等各种复杂场景。
更丰富的应用场景
集示波器、万用表，记录仪于一身，自带电池供电，手持型，重量轻，方便携带，适用于汽车电子，工业现场电气调试、野外测试等各种复杂场景。

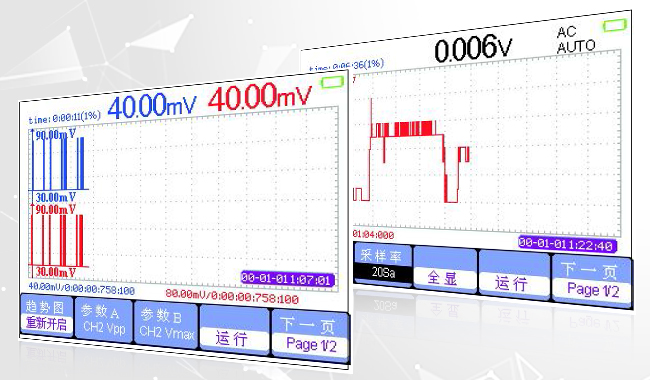

更方便的观测
支持示波器和万用表的趋势图显示，使测量观测更直观的发现问题。
更方便的观测
支持示波器和万用表的趋势图显示，使测量观测更直观的发现问题。
波形记录仪
· 示波器扫描时基下，支持连续记录波形
· 支持记录波形的回放，缩放
· 内部存储最大7 M点波形数据，最长记录时间约18 小时
· U盘存储时最大为4 GB，最长记录时间约为3000小时
· 支持记录波形的回放，缩放
· 内部存储最大7 M点波形数据，最长记录时间约18 小时
· U盘存储时最大为4 GB，最长记录时间约为3000小时
波形记录仪
· 示波器扫描时基下，支持连续记录波形
· 支持记录波形的回放，缩放
· 内部存储最大7 M点波形数据，最长记录时间约18 小时
· U盘存储时最大为4 GB，最长记录时间约为3000小时
· 支持记录波形的回放，缩放
· 内部存储最大7 M点波形数据，最长记录时间约18 小时
· U盘存储时最大为4 GB，最长记录时间约为3000小时
支持EasyScopeX上位机软件
· 支持远程控制，方便仪器的操控和数据的传输
支持EasyScopeX上位机软件
· 支持远程控制，方便仪器的操控和数据的传输
规格参数
| SHS1062 | SHS1102 | |
| 带宽 | 60 MHz | 100 MHz |
| 上升时间 | ≤5.8 ns | 3.5 ns |
| 实时采样率 | 1 GSa/s | |
| 等效采样率 | 50 GSa/s | |
| 时基档位 | 5 nS/DIV ～ 50 S/DIV | 2.5 nS/DIV ～ 50 S/DIV |
| 存储深度 | 2 Mpts | |
| 垂直灵敏度 | 5 mv~100 v/div | |
| 垂直分辨率 | 8 bit | |
| 触发类型 | 边沿、脉宽、视频、斜率、交替 | |
| 数据记录仪记录空间 | 7 Mpts | |
| 趋势图功能 | 800 Kpts | |
| 硬件频率计 | 6位触发频率计 | |
| 接口 | USB Device，USB Host | |
| 数学运算 | +、-、*、/、FFT | |
| 最大显示位数 | 6000 | |
| 直流电压测量 | 60 mV-1000 V | ±1%±15 digit |
| 交流电压测量 | 60 mV-750 V | ±1.5%±15 digit |
| 直流电流测量 | 60 mA-10 A | ±5%±5 digit |
| 交流电流测量 | 60 mA-10 A | ±5%±5 digit |
| 电容测量 | 40 nF 400 nF-400 μF |
±4%±10 digit ±5%±5 digit |
| 电阻测量 | 600 Ω-6 MΩ 60 MΩ |
±1%±5 digit ±4%±5 digit |
| 通断测试 | <50 Ω | |
| 二极管测试 | 0-2 V | |
| 趋势图功能 | 1.2 Mpts | |
| 界面显示 | 5.7英寸彩色TFT-LCD显示 |
| 供电方式 | 本机电池供电或外接直流适配器供电内置可供电锂电池：7.4 V 5000 mAh 电池供电约4小时外置适配器：100-240 V 50/60 Hz输入9 V、4 A输出 |
| 机身重量 | 1.5 kg |
| 机身尺寸 | 163.2 mm * 259.5 mm * 53.3 mm |
| 配件 | 两根CAT II 1000 V,CAT III 600 V的100 M安全标准探头、电源线、直流适配器、万用表笔 |
型号
带宽
通道数
最高实时采样率
存储深度
波形刷新率
万用表功能
记录仪
参考价（含税）
SHS1102（停产）
100 MHz
2
1 GSa/s
2 Mpts
电压、电流、电阻等 八种常见功能
￥14,980
SHS1062（停产）
60 MHz
2
1 GSa/s
2 Mpts
电压、电流、电阻等 八种常见功能
￥10,680
