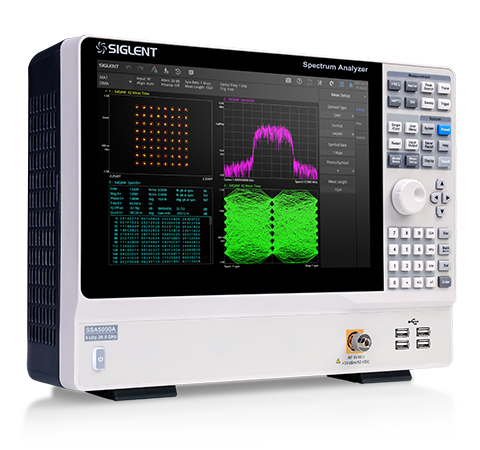

SSA5000A系列实时频谱分析仪
主要特性
- 频谱分析频率范围：9 kHz - 26.5 GHz
- 实时分析带宽 40 MHz（Real-Time Analysis）
- 显示平均噪声电平 DANL 低于 -165 dBm/Hz
- 相位噪声低于 -105 dBc/Hz@1 GHz，偏移 10 kHz(典型值）
- 最小分辨率带宽（RBW）1 Hz
- 信号调制分析支持AM/FM，ASK/FSK/MSK/PSK/QAM 等
×
蓝牙调制分析
自动检测信号的协议版本进行Bluetooth BR/EDR/LE一键测量助您放心地设计、评估和制造蓝牙设备。与SigIQPro信号生成软件组成鼎阳科技经济高效的Bluetooth信号生成与信号分析解决方案，加速从生成信号到数据信息再到评估结论的进程。
蓝牙调制分析
自动检测信号的协议版本进行Bluetooth BR/EDR/LE一键测量助您放心地设计、评估和制造蓝牙设备。与SigIQPro信号生成软件组成鼎阳科技经济高效的Bluetooth信号生成与信号分析解决方案，加速从生成信号到数据信息再到评估结论的进程。
噪声系数测量
鼎阳科技SSA5000A噪声系数测量功能为工程师提供了一个简单的工具，可以快速有效地进行高质量的噪声系数测量，用折线图、计量表和表格视图描述DUT和系统模块的噪声系数和增益，除此之外还支持测量噪声因子、Y因子、等效噪声温度、热噪底、冷噪底等参数。
噪声系数测量
鼎阳科技SSA5000A噪声系数测量功能为工程师提供了一个简单的工具，可以快速有效地进行高质量的噪声系数测量，用折线图、计量表和表格视图描述DUT和系统模块的噪声系数和增益，除此之外还支持测量噪声因子、Y因子、等效噪声温度、热噪底、冷噪底等参数。
相位噪声测量
鼎阳科技SSA5000A频谱仪提供一键式相位噪声测量功能。SSA5000A具有更低的显示平均噪声电平（DANL）和相位噪声，为您的测试的精确度保驾护航。更小的分辨率带宽，可以避免同时测量到载波功率和噪声功率，测量结果更精细化。
相位噪声测量
鼎阳科技SSA5000A频谱仪提供一键式相位噪声测量功能。SSA5000A具有更低的显示平均噪声电平（DANL）和相位噪声，为您的测试的精确度保驾护航。更小的分辨率带宽，可以避免同时测量到载波功率和噪声功率，测量结果更精细化。
脉冲测量
鼎阳科技的SSA5000A脉冲测量功能，可以帮助工程师更好的分析当今的动态信号环境，可以自动进行功率测量、脉冲特性、转换特性测量。最高分辨率带宽可达10MHz，上升时间测量结果最低可达66ns，配合多种的触发方式，稳定捕获捷变信号。
脉冲测量
鼎阳科技的SSA5000A脉冲测量功能，可以帮助工程师更好的分析当今的动态信号环境，可以自动进行功率测量、脉冲特性、转换特性测量。最高分辨率带宽可达10MHz，上升时间测量结果最低可达66ns，配合多种的触发方式，稳定捕获捷变信号。

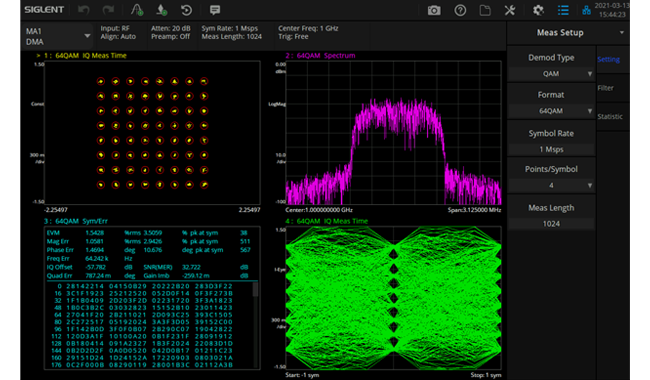

信号调制分析功能
提供 AM/FM 模拟信号，ASK/FSK/PSK/MSK/QAM 数字信号分析和 EVM 计算。
信号调制分析功能
提供 AM/FM 模拟信号，ASK/FSK/PSK/MSK/QAM 数字信号分析和 EVM 计算。

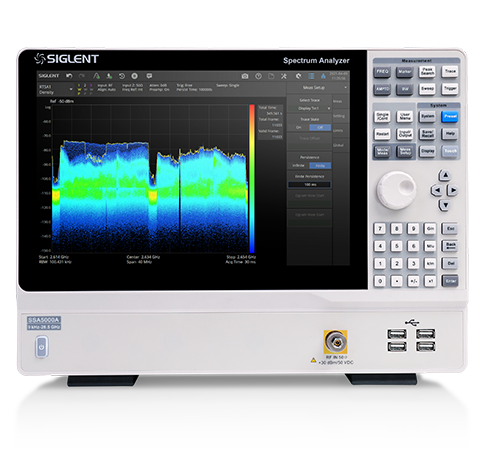

实时频谱分析功能
支持 Density，3D，Spectrogram，PvT 等多种显示方式，多维度观察复杂瞬变信号
实时频谱分析功能
支持 Density，3D，Spectrogram，PvT 等多种显示方式，多维度观察复杂瞬变信号
实时信号采集和数据分析
基于 PC 软件 EasyVSA 实现的实时信号采集功能以及信号调制分析
实时信号采集和数据分析
基于 PC 软件 EasyVSA 实现的实时信号采集功能以及信号调制分析
规格参数
| 测量频率范围 | SSA5083A：9 kHz~13.6 GHz SSA5085A：9 kHz~26.5 GHz |
| 分辨率带宽 | 1 Hz~10 MHz |
| 显示平均噪声电平 | -165 dBm/Hz |
| 单边带相位噪声 | <-105 dBc/Hz |
| 三阶交调TOI | +15 dbm |
| 实时分析带宽 | 40 MHz |
| 频率分辨率 | 1 Hz |
| 实时频谱视图 | 概率密度谱，瀑布图，3D频谱，时间功率谱 |
| 高级测量功能（选配） | CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor |
| 信号调制分析（选配） | AM， FM， ASK， FSK， MSK， PSK， QAM |
| 远程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 远程控制能力 | SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/I-MAX， Web Browser， Easy Spectrum software， File Explorer |
| 显示 | 12.1 英寸（1280x800）显示屏，支持鼠标和键盘 |
型号
频率范围
实时分析带宽
分辨率带宽（RBW）
相位噪声(典型值)
显示平均噪声电平（DANL）
跟踪发生器
含税价
SSA5083A
9 kHz ~ 13.6 GHz
25 MHz，40 MHz
1 Hz ~ 10 MHz
<-105 dBc/Hz@1 GHz
<-165 dBm/Hz
-
联系报价
SSA5085A
9 kHz ~ 26.5 GHz
25 MHz，40 MHz
1 Hz ~ 10 MHz
<-105 dBc/Hz@1 GHz
<-165 dBm/Hz
-
联系报价
