鼎阳科技发布光隔离探头、高压差分探头
发布时间：
2025-01-16
浏览次数：
2
次
随着半导体、新能源系统、材料特性研究等领域对高可靠性测试设备的需求日益增长，鼎阳科技推出了ODP6000B系列光隔离电压探头，以及SAP1000H、DPB6150系列和SDP6150系列高压差分探头
随着半导体、新能源系统、材料特性研究等领域对高可靠性测试设备的需求日益增长，鼎阳科技推出了ODP6000B系列光隔离电压探头，以及SAP1000H、DPB6150系列和SDP6150系列高压差分探头。ODP6000B系列光隔离电压探头可为高压浮地信号、第三代半导体功率器件以及新能源逆变器等测试提供可靠的解决方案。而SAP1000H、DPB6150系列和SDP6150系列高压差分探头具有高动态范围和极小上升时间，可广泛应用于开关电源﹑变频器和其它电气功率装置测试中。
光隔离探头带宽500MHz、1GHz，采用了先进的光纤传输技术，通过电-光-电的转换，实现了信号输入和输出的完全电气隔离，具有超高共模抑制比。极其适用于开关电源﹑电机驱动器、新能源逆变器、变频器的测试，尤其在第三代半导体如氮化镓（GaN）和碳化硅（SiC）等高频电路测试中，ODP6000B可以近乎完美地抑制其高频共模噪声，提供精确的测量结果。
高性能
与传统的探头相比，光隔离探头具有更高的共模抑制比和隔离电压。在测试低频直流信号时。共模抑制比高达160dB，即使在1GHz的高频信号测试中，也能保持70dB的共模抑制比，无论在低频段和高频段都能有效的抑制共模干扰。同时，光隔离探头提供了高达±60kV的隔离电压，能够在高压浮地信号测试中实现电气隔离，防止高压或危险电路对工程师和测试仪器造成危害。
宽范围
在测试高电压或高功率电路时，ODP6000B系列光隔离探头通过搭配不同的衰减器，能够在不牺牲信噪比的前提下，测试从毫伏到千伏的宽范围电压信号，具备出色的适应性，为宽禁带半导体电路测试提供高效的解决方案。
ODP6000B系列电气规格
DPB6150、SDP6150系列高压差分探头是具有浮地测量功能的高压差分探头，其最高带宽达到400 MHz，具备良好的共模噪声抑制能力，输入端具有高输入阻抗和极低电容，可以准确高速地测量差分电压信号。探头可选择量程，可使用UI一键调零，具有过载声光报警功能。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
DPB6150系列电气规格
SDP6150系列高压差分探头
SDP6150系列电气规格

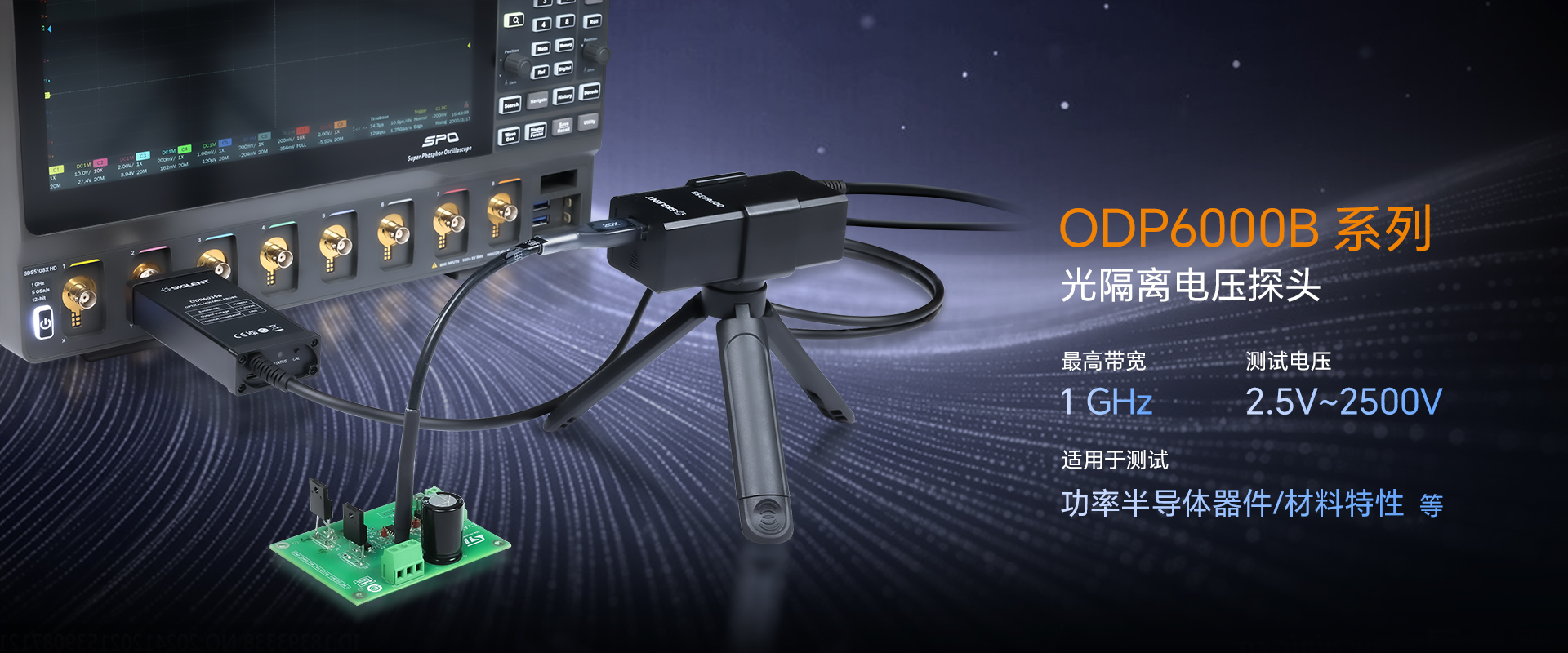

ODP6000B系列光隔离电压探头
高带宽光隔离探头带宽500MHz、1GHz，采用了先进的光纤传输技术，通过电-光-电的转换，实现了信号输入和输出的完全电气隔离，具有超高共模抑制比。极其适用于开关电源﹑电机驱动器、新能源逆变器、变频器的测试，尤其在第三代半导体如氮化镓（GaN）和碳化硅（SiC）等高频电路测试中，ODP6000B可以近乎完美地抑制其高频共模噪声，提供精确的测量结果。
高性能
与传统的探头相比，光隔离探头具有更高的共模抑制比和隔离电压。在测试低频直流信号时。共模抑制比高达160dB，即使在1GHz的高频信号测试中，也能保持70dB的共模抑制比，无论在低频段和高频段都能有效的抑制共模干扰。同时，光隔离探头提供了高达±60kV的隔离电压，能够在高压浮地信号测试中实现电气隔离，防止高压或危险电路对工程师和测试仪器造成危害。
宽范围
在测试高电压或高功率电路时，ODP6000B系列光隔离探头通过搭配不同的衰减器，能够在不牺牲信噪比的前提下，测试从毫伏到千伏的宽范围电压信号，具备出色的适应性，为宽禁带半导体电路测试提供高效的解决方案。
ODP6000B系列电气规格
DPB6150、SDP6150系列高压差分探头是具有浮地测量功能的高压差分探头，其最高带宽达到400 MHz，具备良好的共模噪声抑制能力，输入端具有高输入阻抗和极低电容，可以准确高速地测量差分电压信号。探头可选择量程，可使用UI一键调零，具有过载声光报警功能。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

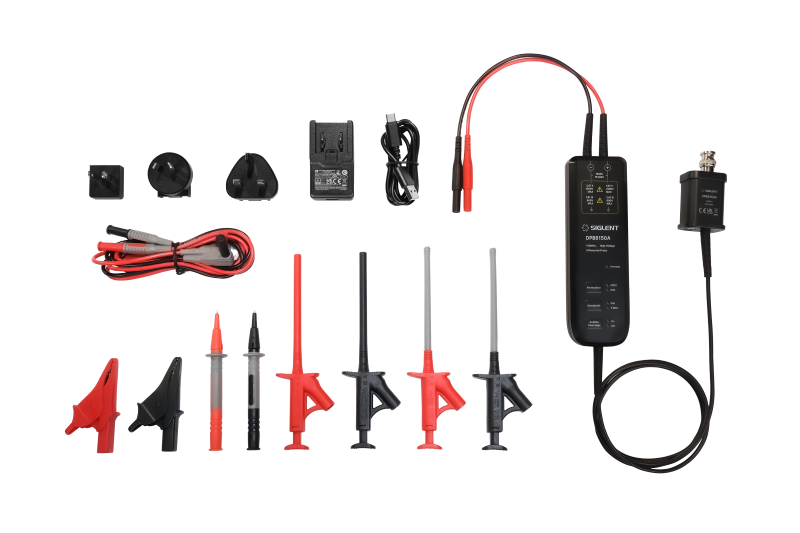

DPB6150系列高压差分探头
DPB6150系列高压差分探头
DPB6150系列电气规格

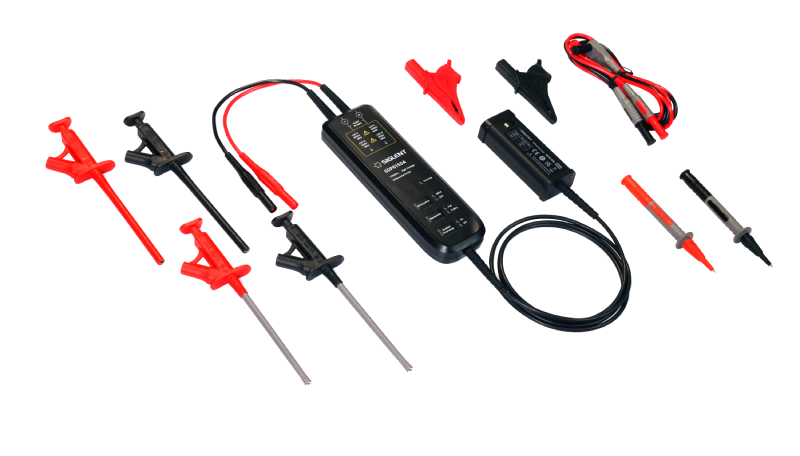

SDP6150系列高压差分探头
SDP6150系列高压差分探头
SDP6150系列电气规格

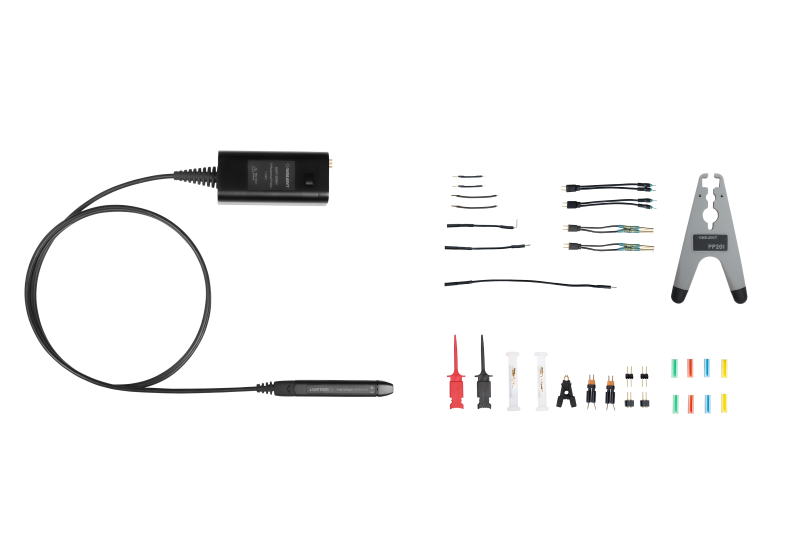

SAP1000H 高压差分探头
SAP1000H高压差分探头具有1GHz的高带宽，±42V的高动态范围，无论是测量微小信号还是大信号，都能游刃有余。同时，其低至1 pF的差分输入电容，可极大降低对被测电路的影响，小于350 ps的上升时间，能够精准捕捉信号上升沿的每个细微变化。此外SAP1000H可在紧凑的体积内实现衰减档位的快速切换，无论是进行开关电源的测量，还是高速数字电路的调试，SAP1000H都能高效完成测试任务。SAP1000H高压差分探头
SAP1000H电气规格
